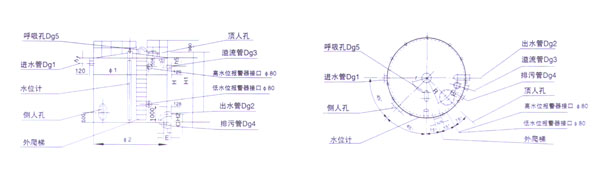

说明:
1、水箱的进水管、出水管、图不符时,用户应在订货时提出。溢流管、排污管、人孔、爬梯、水位计、高低水位报警器接口,呼吸孔的定位方向与五
2、水箱基础按工程设计需要自行决定但要预留排污管件的安装位置。荷重未计入保温层及超重系数.在使用时需注
3、外表面积包括底板外表面积。
4、水箱是否保温及保温厚度和防腐漆的种类由用户按设计要求自理。并在订货时注意·以决定管口长度。
5、30m3,50m3,75m3,三种水箱均为现场组装。法兰均为Pgl0Kg-fcm2。

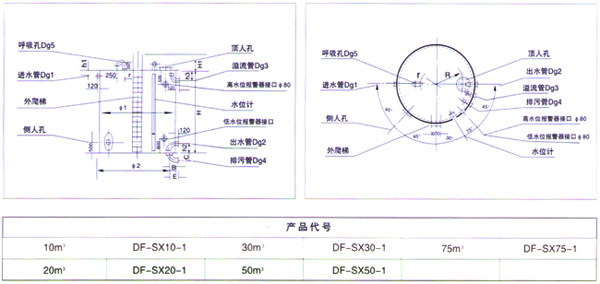

说明:
1、进水管、出水管、溢流管、排污管、人孔、爬梯、水位计、高低水位报警嚣接口,呼吸孔的定位方向与本图不符时.用户单位应在订货时提出.
2、水箱基础要预留排污管件的安装位置.
3、水箱的保温及保温厚度壬口防腐毒的壬卤类由用户接设计要求自理:
4、法兰均为PglOKg·f cm‘.
5、水箱赴现场组装。
100-250m3圆形水箱

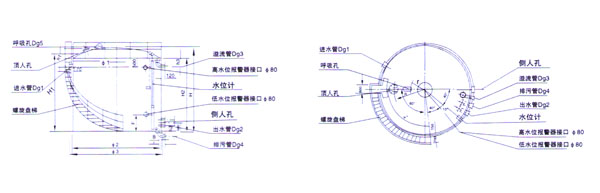

说明:
1、进水管、出水管、溢流管、排污管、人孔、爬梯、水位计、高低水位报警器接口.呼吸孔的定位方向与本图不符时,用户单位应在订货时提出。
2、水箱基础要预留排污管件的安装位置。
3、水箱的保温殛保温厚度和防腐漆的种类由用户按设计要求自理
4、法兰均为Pgl0Kg·f/cm2 。
5、水箱赴现场组装。
300-1000m3圆形水箱
